问题
如何安装角度传感器(GAS)?
回答
第一次安装角度传感器.

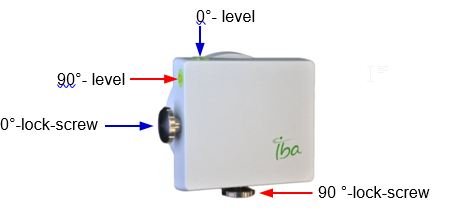

角度传感器上两有个水准泡来指示两个方向的水平位置 (机架角0°和90°), 两个旋钮来固定角度传感器的位置.
步骤一
把角度传感器的底板贴到加速器上.
拧紧传感器上的两个旋钮, 这样在机架旋转时传感器不会跟着动.
机架转到0°, 在机架上找一片平整并且和机架旋转方向平行的地方, 用干净的布擦干净表面.
撕下传感器底板上的保护膜, 把传感器贴到刚才擦干净的地方. 注意, 粘贴时IBA的logo应保持正向, 注意观察传感器上方的水准泡, 尽量让水泡在正中位置.
步骤二
在机架角0°调整角度传感器

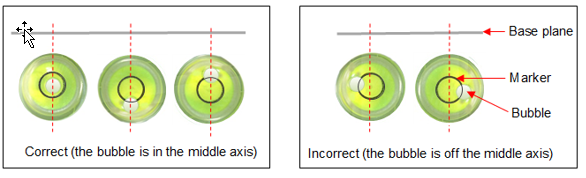

慢慢松开 0°固定旋钮(0°-lock-screw). 从上往下看, 当水泡在内圈正中时, 锁紧0°固定旋钮(0°-lock-screw).
步骤三
在机架角90°调整角度传感器
旋转机架到 90°.
慢慢慢慢松开 90°固定旋钮(90°-lock-screw). 从上往下看, 当水泡在内圈正中时, 锁紧90°固定旋钮(90°-lock-screw).
步骤四
连接角度传感器和MatriXX
确认MatriXX的电源是关闭的. 用 RS232 连接线从 Service 端口把角度传感器和MatriXX连起来.
