问题
如何在测量中应用Smoothing平滑功能?
回答
Smoothing功能用于减少测量中的波纹。下面是对一个或多个测量值应用此功能的步骤。
步骤一

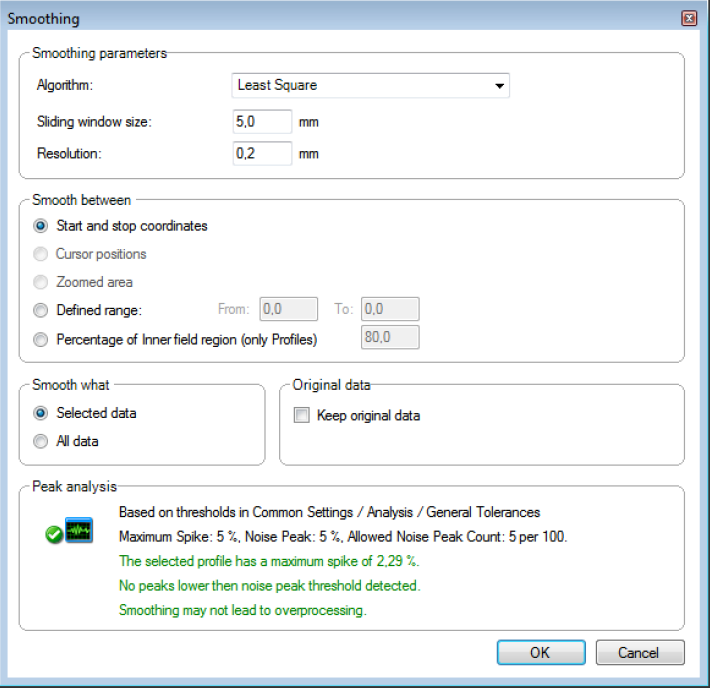

选择要修改的测量值或测量值,并从Data Handling菜单中选择Smoothing命令来显示平滑对话框。
步骤二
在Smoothing parameters 框中:
在Algorithm下拉框中选择平滑算法。
在Sliding window size框中输入一个值。它定义了用于每个平滑操作的平均值区域。尺寸越大,平滑效果越大。
在Resolution box框中输入一个值,该值定义插补算法在曲线上的点距离。框中输入一个值,该值定义插补算法在曲线上的点距离。
步骤三
Smooth between框:
为了限制平滑到曲线的某一部分,在这个框中定义了profile(离轴比)中的两个点。平滑将在这两点之间执行。
使用Start and stop coordinates选项会平滑整个曲线,而Cursor positions选项只会平滑游标之间的区域(仅在启用游标时可用)。
如果您已经缩放到某个视图,选择Zoomed area选项只会平滑缩放区域。
对于“自定义平滑范围”,选择Defined range,然后分别在From和To框中输入开始值和结束值。
对于profile曲线,平滑范围也可以定义为通过选择Inner field region (only profiles)和在Percentage框中输入一个值的中心范围。
步骤四
在Smooth what框:
一个选择是可能的,无论是只对Selected data进行平滑,还是对All data进行平滑。All data是指当前打开窗口中显示的数据,而不是项目中的所有数据。
步骤五
在Original Data框:
如果修改后的数据要与原始数据同时显示,则选择组内的Keep the original data,Original data。
步骤六
在Peak Analysis框:
Peak analysis is used to prevent over-processing due to bad quality of a curve. The tolerance for peak analysis is defined in Common Settings -> Analysis Parameters -> General Tolerances. It is not recommend to perform smoothing if failed. By clicking the OK button, smoothing will be performed regardless of the validation status.峰值分析用于防止由于曲线质量差而产生的过度处理。峰值分析的公差定义在Common Settings -> Analysis Parameters -> General Tolerances。如果失败,不建议执行平滑。通过单击OK按钮,无论验证状态如何,都会执行平滑操作。
