如何在TPS中配置MatriXX Resolution的CT扫描，以便在myQA Patients中使用它?

  • 更新

问题

如何在TPS中配置MatriXX Resolution的CT扫描，以便在myQA Patients中使用它?

回答

这篇文章是关于MatriXX Resolution和miniPhantom R。

如果您正在搜索MatriXX Evolution和miniPhantom的工作流，请参阅本文: How to configure the CT scan of the MatriXX Evolution in the TPS in order to use it in myQA Patients?

步骤一: 获取MatriXX Resolution和miniPhantom R组装好的CT图像

将MatriXX Resolution放置在miniPhantom R中，并使用对齐激光将其放置在CT扫描仪中:CT原点可以与等中心标记对齐。该设备被放置在CT扫描仪中，这样测量的中心点被放置在CT原点上。

扫描整个模体，注意不要扫描电子元件区域。

对于软组织(骨盆、腹部)成像，应使用2.5 mm及以下的CT扫描分辨率。

步骤二: 在TPS对结构进行勾边和编辑

将CT扫描导入TPS。

创建一个miniPhantom R的外轮廓 (1), MatriXX Resolution 外壳/建成 (2), 探测器 (3). 如有需要，将治疗床也加入到CT扫描中：


执行必要的质量密度override:

  • miniPhantom R (RW3): 1.045 g/cm3
  • MatriXX Resolution (ABS): 1.04 g/cm3
  • 探测器区域: 它可以用一种同质物质，如水来代替

根据MatriXX Resolution和miniPhantom R的尺寸验证结构。

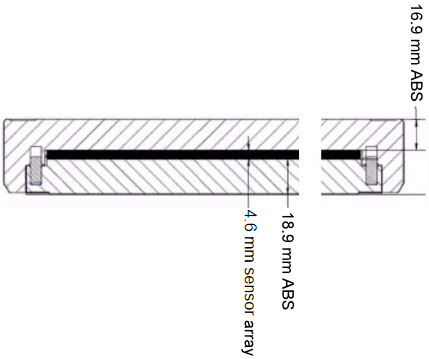

MatriXX Resolution (垂直剖面):

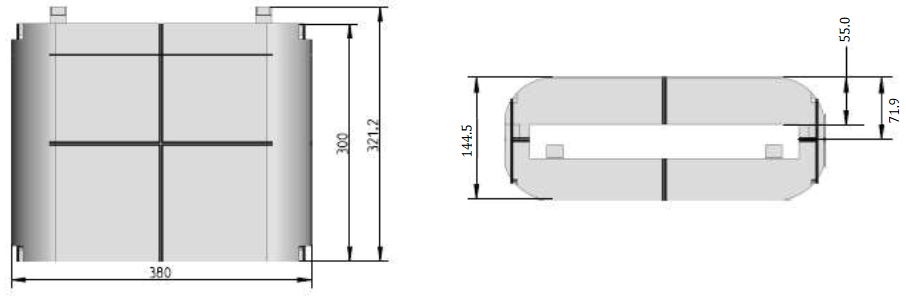

miniPhantom R (毫米尺寸):


步骤三: 计算TPS中的等中心点剂量

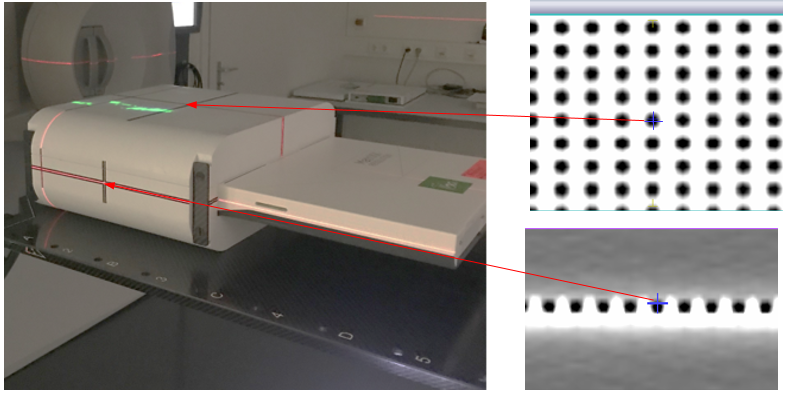

在MatriXX Resolution图像上，在体像面上与LINAC等中心对齐标记对应的平面上设置一个点，并在冠状位和横断面上显示。标记。


对于MatriXX Resolution，有效测量点是电离室高度的1/3。对于0°角的光束，它与等中心重合。

创建一个0°的开放野(推荐:10x10cm²开放野，100 MU)，并让系统使用2.5毫米或更小的网格大小计算剂量。

找到等中心平面并导出用于myQA Patients验证的剂量平面。基于TPS图像的深度和中心像素位置，几何上建立等中心。

步骤四 (optional): 反复核查

输出等中心剂量作为TPS参考剂量。

在体模中插入一个电离室，用与TPS中相同的视场大小和MUs跳数测量剂量。

比较TPS参考剂量与实测剂量。
