问题

如何用myQA Accept & BP2开始进行扫描?

回答

步骤一

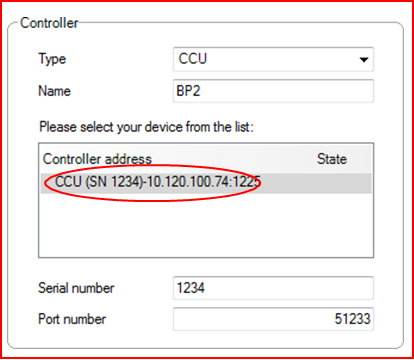

要开始用myQA Accept扫描，CCU需要连接到SW。通过以太网连接CCU，打开myQA Accept，进入Common Settings > Equipment Setup > Controllers。CCU的IP地址应该显示出来。如果未显示为灰色，则单击IP地址。

除非使用LDA-99，否则静电计类型应标记为内置式。仅当首次连接CCU时，或同一台PC上有多个CCU时，才需要执行此步骤。

步骤二

在Queue Setup中单击Controller panel中的Connect按钮。

如果Common Settings > Equipment Setup中没有显示IP地址，控制器面板上的“Connect”按钮变成灰色，可能是防火墙或IP地址问题。

步骤三

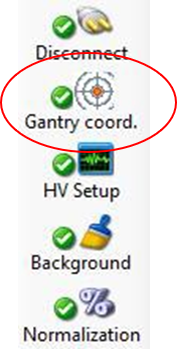

连接到CCU后，检查Gantry Coordinates按钮是否有绿勾标记。

如果Gantry Coordinates按钮没有绿色勾号，说明等心和水面未设置，请在手控盒上设置等中心和水平面。

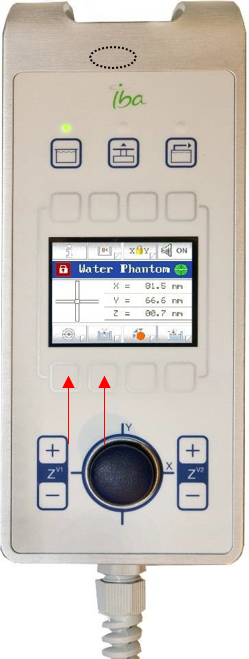

等中心按钮和水平面按钮用箭头标注:

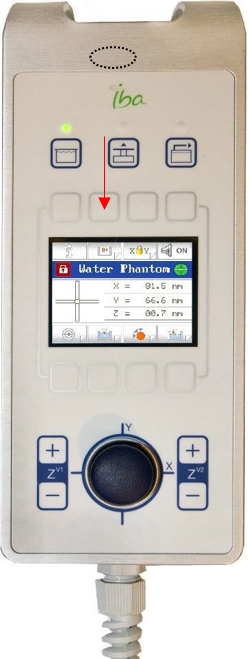

零点菜单在这:

不要使用零点按钮设置等中心或水平面。零点按钮用于设置水箱的机械行程中心。这个位置可以通过参考手控盒上的坐标和水箱每个轴上的标尺来检查。驱动每个轴，x, y, z到槽上标尺指示的0。若手挂坐标偏差超过0.5 cm，请将该轴重置为0。

步骤四

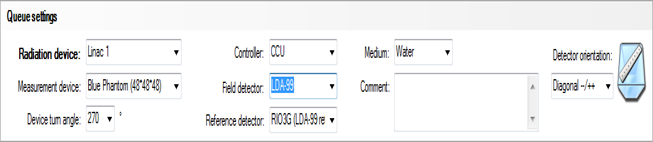

在验证CCU和SW连接之后，验证队列设置中的所有射野对于当前设置都是正确的。

步骤五

用在队列设置面板中选择的检测器决定应用的偏置电压。如果在这个窗口窗格中选择了一个电离室，但一个二极管连接到CCU的是一个二极管，并按下了高压设置按钮，将施加偏置电压。请确保队列设置面板中的所有下拉菜单是正确的。

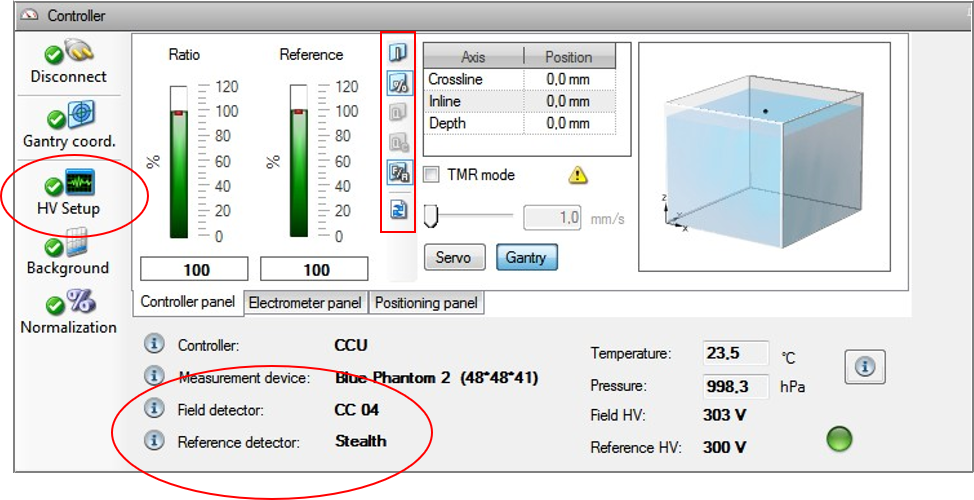

检查控制器面板上的射野探测器和参考探测器是否正确，然后单击高压设置按钮。

步骤六

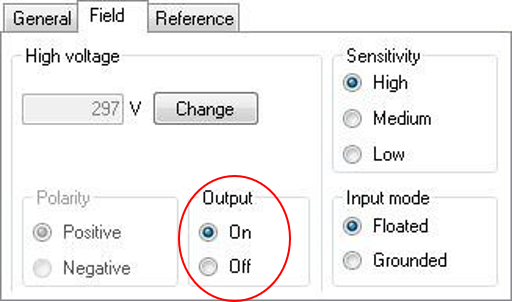

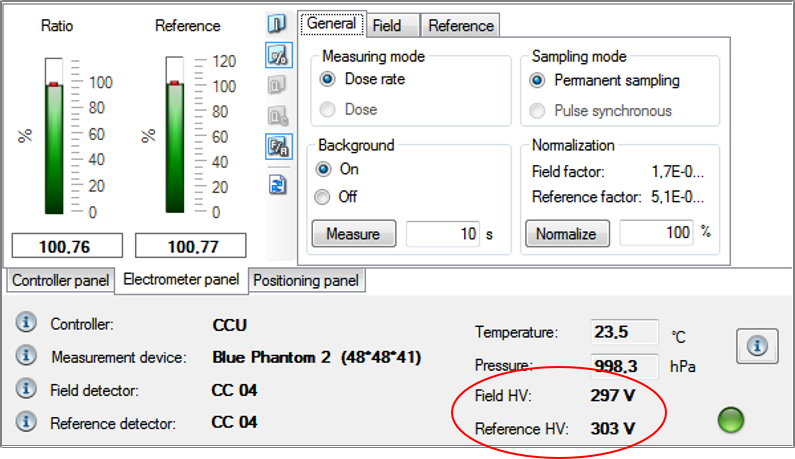

HV设置按钮将简短地有一个绿色的检查标记，然后它回到红色。射野高压和参考高压将简要地显示为300 V(或检测器的Common Settings的任何电压)。电压将下降到一个较低的数字。当电压稳定时，请不要点击任何按钮。约15秒后，电压应为普通设置电压的±10%。高压设置按钮也应该是绿色的。如果选择了一个二极管，电压就会断开。

如果电压从未达到期望值的+/- 10%，可能有短路的地方，交换三叉电缆和探头来检查问题。

射线束关闭后，点击本底按钮。在SW的右下角有一个进度条，它将显示本底测量的进度。

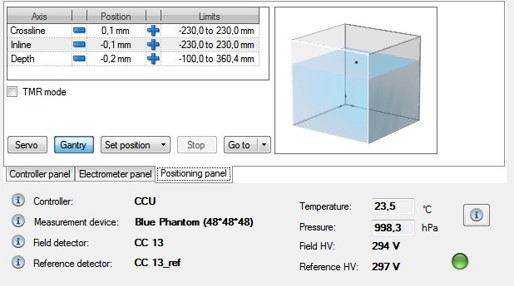

本底设置好后，探测器就可以被发送到你想要归一化的深度。控制器面板窗口内有3个面板。要移动探测器，请选择定位面板。

点击“Go to”按钮上的向下箭头，并输入所需的归一化位置。点击“enter”键两次。第一个按关闭到窗口。第二步将探头移动到该位置。或者，你也可以点击Go to按钮让检头移动。

要确认探测器正在移动，请查看控制器窗口中水箱的图片。黑点就是探测器。你也可以看到位置坐标。如果图片看起来与物理设置不一致，请检查先前参考的手控盒的零位置。

归一化可以在扫描测量后进行，因此归一化的确切位置并不重要。

探测器就位后，打开射线束并点击归一化按钮。

步骤六

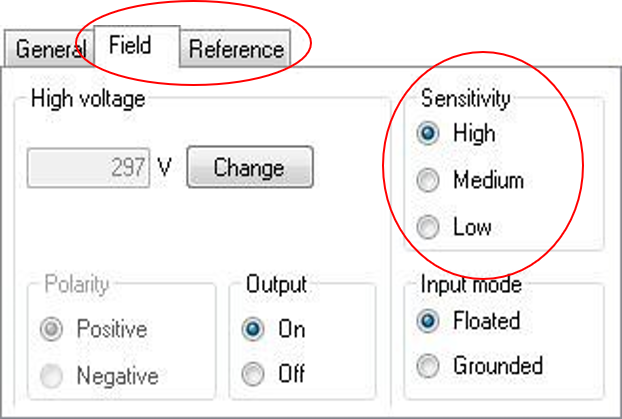

如果你注意到射野或参考探测器的信号栏是红色的，那么探测器是饱和的。探测器的灵敏度可以在现场静电计面板和控制面板的参考标签中改变，如图所示。

The input mode can also be adjusted here for field and reference. All IBA chambers should be in floated mode. All IBA diodes should be in grounded mode. When the detectors are selected in Common Settings > Equipment setup > Detectors, the input mode for IBA detectors is set automatically.输入模式也可以在这里调整为射野和参考。所有的IBA电离都应该处于floated mode。所有的IBA二极管都应该处于grounded mode。当在Common Settings > Equipment setup > Detectors中选择了探头，会自动设置IBA检测器的输入模式。
